小拉桿橫向型波紋補償器也稱為小拉桿橫向補償器，除可以補償彎曲管道的橫向位移和角位移，同時也可以補償軸向位移。樣本中所列的軸向補償量及橫向補償量（X0、Y0?。┚鶈为氂米鬏S向補償或橫向補償的最大值，此種情況應分別滿足以下關系式：

　　X1≤Xo Y1≤Yo

　　X1、Y1為單獨用作軸向補償或橫向補償的實際值

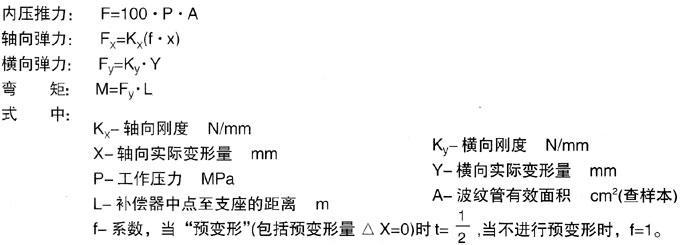

　　當小拉桿橫向型波紋補償器同時存在軸向位移和橫向位移時，兩種補償量（X1,Y1）的選取應滿足下列關系式：
　　
此時，X1,Y1為同時存在軸向位移及橫向位移的實際值。

　　小拉桿橫向型波紋補償器型號示例：

　　0.6XLB500FB-1500：表示公稱通徑為500mm,工作壓力為0.6Mpa，長度為1500mm，不銹鋼法蘭連接的小拉桿橫向型波紋補償器。
